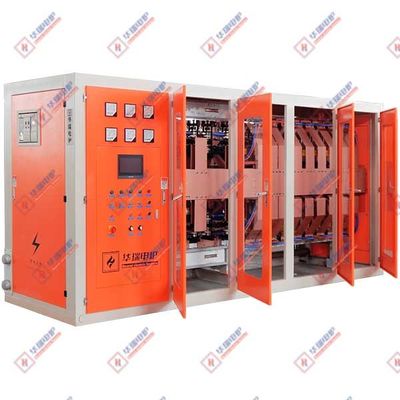

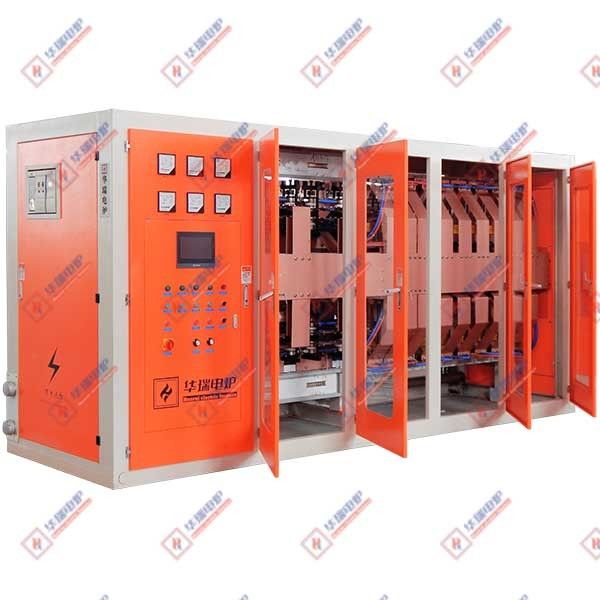

श्रृंखला-संयोजित सिलिकॉन-नियंत्रित रेक्टिफायर मध्यम आवृत्ति पावर कैबिनेट

श्रृंखला मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट समानांतर मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट की तुलना में अधिक ऊर्जा-कुशल और बिजली-बचत करने के मुख्य कारण इस प्रकार हैं

1. उच्च शक्ति कारक

श्रृंखला मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट एक रेक्टिफायर पूर्ण आउटपुट सर्किट को अपनाता है। रेक्टिफायर भाग में थाइरिस्टर पूरी तरह से चालू होता है। आम तौर पर, संचालन के दौरान, शक्ति कारक हमेशा 0.92-0.94 से ऊपर बनाए रखा जा सकता है, और यहां तक कि 0.95 या उससे ऊपर तक पहुंच सकता है। इसका मतलब है कि यह विद्युत ऊर्जा का अधिक प्रभावी ढंग से उपयोग कर सकता है और प्रतिक्रियाशील शक्ति के नुकसान को कम कर सकता है।

समानांतर मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट की शक्ति विनियमन तीन-चरण पूरी तरह से नियंत्रित पुल के रेक्टिफायर वोल्टेज को बदलकर निर्भर करता है। जब रेक्टिफायर ब्रिज का नियंत्रण पल्स α ≤0° होता है, तो शक्ति कारक तदनुसार घट जाएगा, यहां तक कि 0.3 जितना कम हो जाएगा। एक कम शक्ति कारक सर्किट में बड़ी मात्रा में प्रतिक्रियाशील धारा का प्रवाह करेगा, जिससे लाइन का नुकसान और बिजली आपूर्ति पर बोझ बढ़ेगा, और विद्युत ऊर्जा बर्बाद होगी।

2. उचित शक्ति विनियमन विधि:

श्रृंखला मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट इन्वर्टर आवृत्ति को समायोजित करके शक्ति को विनियमित करता है। पूरे गलाने की प्रक्रिया के दौरान, यह भट्टी में चार्ज की मात्रा की परवाह किए बिना, एक निरंतर शक्ति आउटपुट बनाए रख सकता है। यह उपकरण को विभिन्न कार्य स्थितियों के तहत उच्च दक्षता पर संचालित करने में सक्षम बनाता है, जिससे बिजली के उतार-चढ़ाव के कारण होने वाली ऊर्जा की बर्बादी से बचा जा सकता है। विशेष रूप से स्टेनलेस स्टील, तांबा, औद्योगिक सिलिकॉन और एल्यूमीनियम जैसे गैर-चुंबकीय पदार्थों को गलाते समय, इसकी श्रेष्ठता अधिक स्पष्ट होती है। पिघलने की गति तेज होती है, भट्टी चार्ज तत्वों का नुकसान कम होता है, और ऊर्जा-बचत प्रभाव बेहतर होता है।

समानांतर मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट डीसी वोल्टेज को समायोजित करके आउटपुट शक्ति को विनियमित करता है। यह शक्ति विनियमन विधि विभिन्न लोड स्थितियों के तहत सुधार संचालन कोण में परिवर्तन का कारण बनेगी, विशेष रूप से कम शक्ति आउटपुट पर, जिसके परिणामस्वरूप शक्ति कारक में कमी आएगी और इस प्रकार उपकरण की समग्र दक्षता में गिरावट आएगी और ऊर्जा की खपत में वृद्धि होगी।

3. छोटा लोड सर्किट करंट

श्रृंखला अनुनाद एक वोल्टेज-प्रकार का इन्वर्टर है। इसका लोड वोल्टेज आउटपुट वोल्टेज का Q गुना है (Q गुणवत्ता कारक है)। संचालन के दौरान, अनुनाद सर्किट का वोल्टेज मान अपेक्षाकृत अधिक होता है, जबकि वर्तमान मान अपेक्षाकृत छोटा होता है। जूल के नियम Q=I ² Rt के अनुसार, जितना छोटा करंट होगा, लोड सर्किट में उतनी ही कम गर्मी का नुकसान होगा

समानांतर इन्वर्टर करंट-प्रकार के इन्वर्टर हैं। अनुनाद धारा कार्यशील धारा का Q गुना है। इंडक्टर की कार्यशील धारा बड़ी होती है, और बड़ी धारा बहुत अधिक गर्मी उत्पन्न करती है। यह गर्मी शीतलन जल द्वारा दूर ले जाई जाती है, जिसके परिणामस्वरूप ऊर्जा की खपत होती है।

4. बिजली ग्रिड पर न्यूनतम प्रभाव

श्रृंखला मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट का सुधार भाग एक अर्ध-नियंत्रित सुधार विधि को अपनाता है। डीसी वोल्टेज हमेशा चालन कोण को समायोजित किए बिना एक स्थिति में संचालित होता है, जो उच्च-क्रम हार्मोनिक्स उत्पन्न नहीं करता है, बिजली ग्रिड के लिए कोई हार्मोनिक खतरा नहीं होता है, और कारखाने में अन्य इलेक्ट्रॉनिक उपकरणों के संचालन में हस्तक्षेप नहीं करता है, बिजली ग्रिड की स्थिरता और अन्य उपकरणों के सामान्य संचालन को सुनिश्चित करता है। कुल मिलाकर, इसने ग्रिड में उतार-चढ़ाव और उपकरण विफलताओं के कारण होने वाली ऊर्जा की बर्बादी को कम किया है।

समानांतर मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट तीन-चरण पूरी तरह से नियंत्रित सुधार तकनीक को अपनाता है। जब उपकरण संचालन में होता है, तो यह बिजली ग्रिड में हार्मोनिक प्रदूषण का कारण बनेगा, विशेष रूप से 5वें और 7वें हार्मोनिक्स राष्ट्रीय मानक से 6 से 7 गुना अधिक हो सकते हैं। यह न केवल बिजली ग्रिड में अन्य उपकरणों के सामान्य संचालन को प्रभावित करता है, बल्कि बिजली ग्रिड के शक्ति कारक में कमी का कारण भी बन सकता है, जिससे विद्युत ऊर्जा का नुकसान और बढ़ जाता है।

इसके अतिरिक्त, श्रृंखला मध्यम-आवृत्ति बिजली आपूर्ति कैबिनेट के कुछ अन्य लाभ भी हैं, जैसे कि बड़ी क्षमता वाले फिल्टर रिएक्टरों की आवश्यकता नहीं होती है, प्रत्येक प्रेरण गलाने वाली भट्टी को इन्वर्टर के एक सेट द्वारा स्वतंत्र रूप से संचालित किया जाता है, और स्विचिंग के लिए उच्च-वर्तमान भट्टी स्विचिंग स्विच स्थापित करने की आवश्यकता नहीं होती है, आदि। यह सब भी कुछ हद तक बिजली की खपत को कम करता है।
