उत्पाद विवरण:
|
| Advantage 1: | Energy saving | Advantage 2: | High efficiency |
|---|---|---|---|
| Advantage 3: | Reliable | safety 1: | hydraulic lock of furnace |
| safety 2: | Detecting system for molten iron leakage out of furnace | safety 3: | Interlock of power supply cabinet door |
| safety 4: | Protection against accident due to high temperature of water and water leakage | safety 5: | Grounding protection |
| safety 6: | drop-roof hood of furnace | safety 7: | Emergency power supply |
| safety 8: | Resin-poured impedance with empty core |

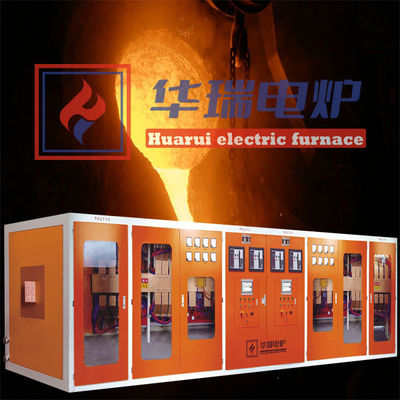

चीन इंडक्शन फ्लिटिंग फर्नेस सिस्टम (तीसरी पीढ़ी) के नए प्रकार के आईजीबीटी सामान
नई पीढ़ी के आईजीबीटी डबल यूनिट मॉड्यूल फ्रीक्वेंसी इलेक्ट्रिक ओवन को वर्तमान में सबसे अधिक ऊर्जा-बचत मध्यम आवृत्ति ओवन के रूप में अनुमोदित किया गया है।यह थाइरिस्टोर प्रकार के सीरियल-कनेक्टेड फर्नेस की तुलना में 5% अधिक बिजली की खपत को बचा सकता है क्योंकि यह थाइरिस्टोर-इंवर्टिंग इलेक्ट्रिक फर्नेस के अंदर वर्तमान-कन्व्यूटिंग इंडक्टर को अस्वीकार करता है.
Huarui के IGBT मॉड्यूल मध्यम आवृत्ति विद्युत भट्ठी के लिए, एक ड्राइव बोर्ड एक मॉड्यूल को चलाता है,यह सुनिश्चित करता है कि इसकी विश्वसनीयता पिछले एकल ट्यूब IGBT मध्यम आवृत्ति भट्टियों की तुलना में बहुत अधिक है. अगर भी सर्ट सर्किट, इग्निशन, स्टील के प्रवेश या जलने के कारण पानी के केबल के टूटने की घटना भट्ठी में होती है, तो आईजीबीटी अब क्षतिग्रस्त नहीं हो सकता है,इस समस्या को हल करने के लिए कि पुराने एकल ट्रांजिस्टर प्रकार के सभी आईजीबीटी मॉड्यूल क्षतिग्रस्त हो गए थे यदि एक भाग क्षतिग्रस्त हो गया है , तो यह बहुत रखरखाव लागत को कम करता है।
इसके कई फायदे हैं जैसे कि मजबूत स्थायित्व, कम संचालन शोर, उच्च अधिभार क्षमता, कार्य वातावरण के लिए कोई विशेष आवश्यकता नहीं, सरल संचालन और कम रखरखाव लागत।
तकनीकी विशेषताएं
1.आईजीबीटी पावर ट्रांजिस्टर (जीटीआर) और पावर इफेक्ट ट्रांजिस्टर (एमओएसएफईटी) का एक जटिल है, यह जीटीआर और एसएफटी के फायदे को जोड़ती है, इसलिए इसका उत्कृष्ट प्रदर्शन है।
2.आईजीबीटी मध्यम आवृत्ति बिजली आपूर्ति इकाई एक प्रकार का सर्किट अपनाती है जो सीरियल-कनेक्टेड रूप में कंडेनसर कनेक्टर को जोड़ती है, आवृत्ति इन्वर्टर और शक्ति विनियमन मोड के कारण,रेक्टिफायर ब्रिज 0 से अधिक शक्ति कारक के साथ एक अनियंत्रित स्थिति में है.97 और ऑपरेशन के दौरान हार्मोनिक कम हैं।
3थिरिस्टोर की तुलना में, आईजीबीटी ट्रांजिस्टर न केवल प्रवाह को नियंत्रित कर सकता है, बल्कि इच्छा पर अपनी बंद क्रिया को भी नियंत्रित कर सकता है, हालांकि,thyristor निष्क्रिय रूप से बंद किया जाना चाहिए और इस कार्रवाई को पूरा करने के लिए समय की आवश्यकता है, यह आईजीबीटी ट्रांजिस्टर प्रकार के इन्वर्टर पावर फैक्टर को बहुत अधिक (≥ 97%) और भट्ठी वोल्टेज को बहुत अधिक बनाता है और उसी इनपुट वोल्टेज ((380V) के तहत, और आईजीबीटी इन्वर्टर वोल्टेज लगभग 2800V है,हालांकि पारंपरिक थाइरिस्टोर का इन्वर्टर वोल्टेज केवल 750V और अधिकतम 800V है, तो इन्वर्टर वोल्टेज थाइरिस्टोर प्रकार की तुलना में चार गुना अधिक है, इसके अलावा, वायरिंग लाइन का नुकसान कम है और 15% ऊर्जा बचाई जा सकती है।
4पारंपरिक थिरिस्टोर की तुलना में, स्थिर शक्ति उत्पादन IGBT मध्यम आवृत्ति बिजली आपूर्ति आवृत्ति और शक्ति इन्वर्टर प्रणाली का एक और महत्वपूर्ण लाभ है,लगभग निरंतर आउटपुट शक्ति पूरे पिघलने की प्रक्रिया के दौरान रखी जाती है, बिना भट्ठी के अंदर कच्चे माल की मात्रा या भट्ठी के अस्तर की दीवार की मोटाई से प्रभावित होती है. पारंपरिक थाइरिस्टोर मध्यम आवृत्ति बिजली आपूर्ति प्रणाली के लिए, हीटिंग प्रक्रिया चुंबकीय प्रेरण मात्रा परिवर्तन से प्रभावित होती है। प्रारंभ में, पिघलने की शक्ति इतनी कम है कि पिघलने की गति तेज नहीं है।थिरिस्टोर पावर सप्लाई की शक्ति पिघलने के समय और चुंबकीय प्रेरण मात्रा के अनुसार भिन्न होती है, बिजली धीरे-धीरे कम मूल्य से उच्च मूल्य तक बढ़ जाती है, जिससे ट्रांसफार्मर की क्षमता उपयोग में कमी आती है और उत्पादन लागत बढ़ जाती है। इस दृष्टिकोण से, आईजीबीटी प्रकार 3% से 5% तक ऊर्जा बचा सकता है।
सहायक लाभ:
नई पीढ़ी के आईजीबीटी मध्यम आवृत्ति भट्ठी प्रौद्योगिकी एक प्रकार का नियंत्रण प्रौद्योगिकी है कि हमारी कंपनी के लिए समर्पित किया गया है अनुसंधान और विकास के बाद से 2017,यह अंतरराष्ट्रीय अग्रणी स्तर पर हैयह प्रौद्योगिकी इन्फिनियन के पांचवीं पीढ़ी के आईजीबीटी मॉड्यूल के आधार पर विकसित की गई है और इसका युग-निर्माण महत्व है।
| सहायक लाभों की सूची | सहायक लाभ |
| मॉड्यूल लाभ |
मॉड्यूल लाभ. जर्मनी के इन्फिनियन की अभिनव IGBT5 और XT प्रौद्योगिकियों को सबसे पहले प्रसिद्ध PrimePACK श्रृंखला का विस्तार करने के लिए लागू किया गया था। नई तकनीक लागू होने के बाद,चौथी पीढ़ी की तकनीक (2012-2016) की तुलना में मॉड्यूल की शक्ति घनत्व 25% बढ़ जाती है, इसका जीवनकाल पहले की तुलना में 10 गुना अधिक हो जाता है और वर्तमान कवरिंग रेंज 1800A/1700V तक बढ़ जाती है। |
| ड्राइव लाभ |
ड्राइव लाभ - स्विस ड्राइवर कंपनी द्वारा निर्मित SCALE-2 ड्राइवर कोर उत्पाद में ड्राइवर के सभी बुनियादी कार्य होते हैं।प्लग एंड प्ले पावर इंटीग्रेशन के आईजीबीटी ड्राइवर एक प्रकार का पूर्ण आईजीबीटी ड्राइवर है जिसे सीधे लागू किया जा सकता है और पहले से ही विशिष्ट आईजीबीटी मॉड्यूल के साथ पूरी तरह से मेल खा चुका हैवे 600V और 6500V के बीच वोल्टेज के साथ उच्च शक्ति और उच्च वोल्टेज IGBT मॉड्यूल पर लागू किया जा सकता है। सभी प्लग और प्ले ड्राइवरों में DC / DC बिजली की आपूर्ति, शॉर्ट सर्किट सुरक्षा,सक्रिय क्लैंपिंग , बिजली आपूर्ति निगरानी, और नरम प्रारंभ आदि। |
| सहायक लाभ सूची | सहायक लाभ का वर्णन |
| फ़िल्टर तरंग लाभ |
फ़िल्टर तरंग लाभ - जर्मनी की EPCOS Capacitor Company द्वारा निर्मित पतली फिल्म कंडेनसर श्रृंखला सामान्य रूप से 100000 घंटे से अधिक समय तक काम कर सकती है।पतली फिल्म संधारित्र में कई उत्कृष्ट विशेषताएं हैं और इसकी मुख्य विशेषताएं निम्नलिखित हैं: गैर-ध्रुवीयता, उच्च इन्सुलेशन प्रतिबाधा, उत्कृष्ट आवृत्ति विशेषताएं (विस्तृत आवृत्ति रेंज पर लागू) और कम मध्यम हानि। |
|
डीएसपी मुख्य नियंत्रण बोर्ड (डिजिटल सिग्नल प्रोसेसिंग) |
डीएसपी (डिजिटल सिग्नल प्रोसेसिंग) मुख्य नियंत्रण बोर्ड। मुख्य नियंत्रण बोर्ड मध्यम आवृत्ति विद्युत भट्ठी का परमाणु नियंत्रण है।इसमें सटीक नियंत्रण और स्थिर प्रदर्शन और स्वचालन आदि जैसे फायदे हैं।..यह हमारे स्वयं के द्वारा शोध और विकास किया गया है और इसकी अनूठी सुरक्षा तकनीक इस समस्या से बच सकती है कि आईजीबीटी मॉड्यूल पूरी तरह से क्षतिग्रस्त हो जाएगा यदि इसका कोई भी हिस्सा क्षतिग्रस्त हो जाता है।प्रोग्रामेटिक डिबगिंग लागू किया जाता है , कंप्यूटर में प्रोग्राम इनपुट होने के बाद, इसे और नहीं बदला जाएगा, इसलिए डिबगिंग सरल और स्थिर है।इसकी स्वतः आवृत्ति ट्रैकिंग और स्वतः आवृत्ति विनियमन समारोह अधिकतम अनुनाद बिंदु पर आवृत्ति रखता है गारंटी कर सकते हैं. |
| सहायक लाभ सूची | सहायक लाभ का वर्णन |
| इन्वर्टर बोर्ड के फायदे | इलेक्ट्रिक मल्टी-यूनिट ट्रेन और नई ऊर्जा वाहनों के समान तकनीक के साथ लेमिनेटेड बस बार लागू किया जाता है, इसमें उच्च विश्वसनीयता और सुरक्षा जैसे कई फायदे हैं,कम प्रेरण क्षमता (विशेष रूप से आईजीबीटी के अनुप्रयोग में), वोल्टेज टूटने के कारण विद्युत घटक की क्षति की संभावना कम हो जाती है), कम प्रतिबाधा, त्रुटि मुक्त स्थापना और अनुकूलित |
| स्व-कूलिंग और गैर-पानी विद्युत रिएक्टर |
स्व-कूलिंग और गैर-पानी विद्युत रिएक्टर में ऐसे फायदे हैं जैसे कि रखरखाव मुक्त, स्वाभाविक रूप से ठंडा, कम मात्रा में उत्पन्न गर्मी के साथ परिपत्र विकिरण लोहे का कोर, कम शोर, लंबी सेवा जीवन,कम हानि, ऊर्जा की बचत और पर्यावरण संरक्षण, इसके अलावा यह पूरी तरह से पुराने प्रकार के जल कनेक्टिंग विद्युत रिएक्टर के जलने की समस्या को हल करता है। |
