ऊर्जा बचत ट्रांजिस्टर प्रेरण पिघलने प्रणाली उच्च दक्षता

चीन ट्रांजिस्टर मध्यम आवृत्ति प्रेरण पिघलने की भट्ठी प्रणाली (तीसरी पीढ़ी) नई IGBT दोहरी इकाई के साथ

                             चीन उच्च दक्षता के साथ ऊर्जा-बचत ट्रांजिस्टर प्रेरण पिघलने भट्ठी प्रणाली

नई पीढ़ी के आईजीबीटी डबल यूनिट मॉड्यूल फ्रीक्वेंसी इलेक्ट्रिक ओवन को वर्तमान में सबसे अधिक ऊर्जा-बचत मध्यम आवृत्ति ओवन के रूप में अनुमोदित किया गया है।यह थाइरिस्टोर प्रकार के सीरियल-कनेक्टेड फर्नेस की तुलना में 5% अधिक बिजली की खपत को बचा सकता है क्योंकि यह थाइरिस्टोर-इंवर्टिंग इलेक्ट्रिक फर्नेस के अंदर वर्तमान-कन्व्यूटिंग इंडक्टर को अस्वीकार करता है.

Huarui के IGBT मॉड्यूल मध्यम आवृत्ति विद्युत भट्ठी के लिए, एक ड्राइव बोर्ड एक मॉड्यूल को चलाता है,यह सुनिश्चित करता है कि इसकी विश्वसनीयता पिछले एकल ट्यूब IGBT मध्यम आवृत्ति भट्टियों की तुलना में बहुत अधिक है. अगर भी सर्ट सर्किट, इग्निशन, स्टील के प्रवेश या जलने के कारण पानी के केबल के टूटने की घटना भट्ठी में होती है, तो आईजीबीटी अब क्षतिग्रस्त नहीं हो सकता है,इस समस्या को हल करने के लिए कि पुराने एकल ट्रांजिस्टर प्रकार के सभी आईजीबीटी मॉड्यूल क्षतिग्रस्त हो गए थे यदि एक भाग क्षतिग्रस्त हो गया है , तो यह बहुत रखरखाव लागत को कम करता है।

इसके कई फायदे हैं जैसे कि मजबूत स्थायित्व, कम संचालन शोर, उच्च अधिभार क्षमता, कार्य वातावरण के लिए कोई विशेष आवश्यकता नहीं, सरल संचालन और कम रखरखाव लागत।

तकनीकी विशेषताएं

1.आईजीबीटी पावर ट्रांजिस्टर (जीटीआर) और पावर इफेक्ट ट्रांजिस्टर (एमओएसएफईटी) का एक जटिल है, यह जीटीआर और एसएफटी के फायदे को जोड़ती है, इसलिए इसका उत्कृष्ट प्रदर्शन है।

2.आईजीबीटी मध्यम आवृत्ति बिजली आपूर्ति इकाई एक प्रकार का सर्किट अपनाती है जो सीरियल-कनेक्टेड रूप में कंडेनसर कनेक्टर को जोड़ती है, आवृत्ति इन्वर्टर और शक्ति विनियमन मोड के कारण,रेक्टिफायर ब्रिज 0 से अधिक शक्ति कारक के साथ एक अनियंत्रित स्थिति में है.97 और ऑपरेशन के दौरान हार्मोनिक कम हैं।

3थिरिस्टोर की तुलना में, आईजीबीटी ट्रांजिस्टर न केवल संवाहकता को नियंत्रित कर सकता है, बल्कि इच्छा पर अपनी बंद क्रिया को भी नियंत्रित कर सकता है, हालांकि,thyristor निष्क्रिय रूप से बंद किया जाना चाहिए और इस कार्रवाई को पूरा करने के लिए समय की आवश्यकता है, यह आईजीबीटी ट्रांजिस्टर प्रकार के इन्वर्टर पावर फैक्टर को बहुत अधिक (≥ 97%) और भट्ठी वोल्टेज को बहुत अधिक बनाता है और उसी इनपुट वोल्टेज ((380V) के तहत, और आईजीबीटी इन्वर्टर वोल्टेज लगभग 2800V है,हालांकि पारंपरिक थाइरिस्टोर का इन्वर्टर वोल्टेज केवल 750V और अधिकतम 800V है, तो इन्वर्टर वोल्टेज थाइरिस्टोर प्रकार की तुलना में चार गुना अधिक है, इसके अलावा, वायरिंग लाइन का नुकसान कम है और 15% ऊर्जा बचाई जा सकती है।

4पारंपरिक थिरिस्टोर की तुलना में, स्थिर शक्ति उत्पादन IGBT मध्यम आवृत्ति बिजली आपूर्ति आवृत्ति और शक्ति इन्वर्टर प्रणाली का एक और महत्वपूर्ण लाभ है,लगभग निरंतर आउटपुट शक्ति पूरे पिघलने की प्रक्रिया के दौरान रखी जाती है, बिना भट्ठी के अंदर कच्चे माल की मात्रा या भट्ठी के अस्तर की दीवार की मोटाई से प्रभावित होती है. पारंपरिक थाइरिस्टोर मध्यम आवृत्ति बिजली आपूर्ति प्रणाली के लिए, हीटिंग प्रक्रिया चुंबकीय प्रेरण मात्रा परिवर्तन से प्रभावित होती है। प्रारंभ में, पिघलने की शक्ति इतनी कम है कि पिघलने की गति तेज नहीं है।थिरिस्टोर पावर सप्लाई की शक्ति पिघलने के समय और चुंबकीय प्रेरण मात्रा के अनुसार भिन्न होती है, बिजली धीरे-धीरे निम्न मूल्य से उच्च मूल्य तक बढ़ जाती है, जिससे ट्रांसफार्मर की क्षमता उपयोग में कमी आती है और उत्पादन लागत बढ़ जाती है। इस दृष्टिकोण से, आईजीबीटी प्रकार 3% से 5% तक ऊर्जा बचा सकता है।

तकनीकी डेटा:

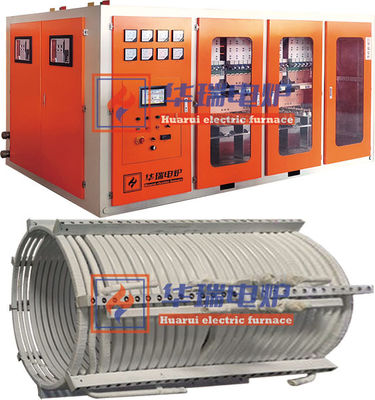

प्रेरण पिघलने की भट्ठी बिजली की आपूर्ति, thyristor सीरियल से जुड़ा इन्वर्टर मध्यम आवृत्ति बिजली की आपूर्ति, एक बिजली की आपूर्ति कैबिनेट दो भट्टियों को चलाता है

सहायक लाभ:

नई पीढ़ी के आईजीबीटी मध्यम आवृत्ति भट्ठी प्रौद्योगिकी एक प्रकार का नियंत्रण प्रौद्योगिकी है कि हमारी कंपनी के लिए समर्पित किया गया है अनुसंधान और विकास के बाद से 2017,यह अंतरराष्ट्रीय अग्रणी स्तर पर हैयह प्रौद्योगिकी इन्फिनियन के पांचवीं पीढ़ी के आईजीबीटी मॉड्यूल के आधार पर विकसित की गई है और इसका युग-निर्माण महत्व है।
